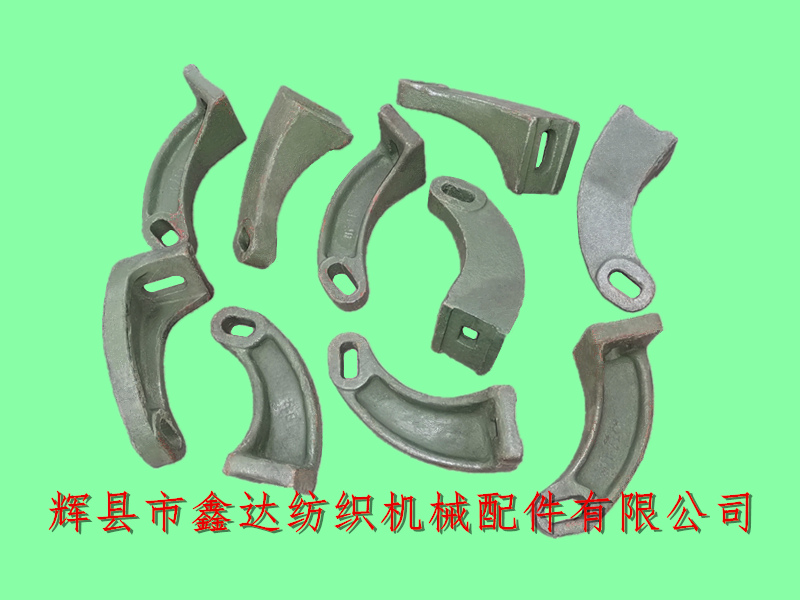

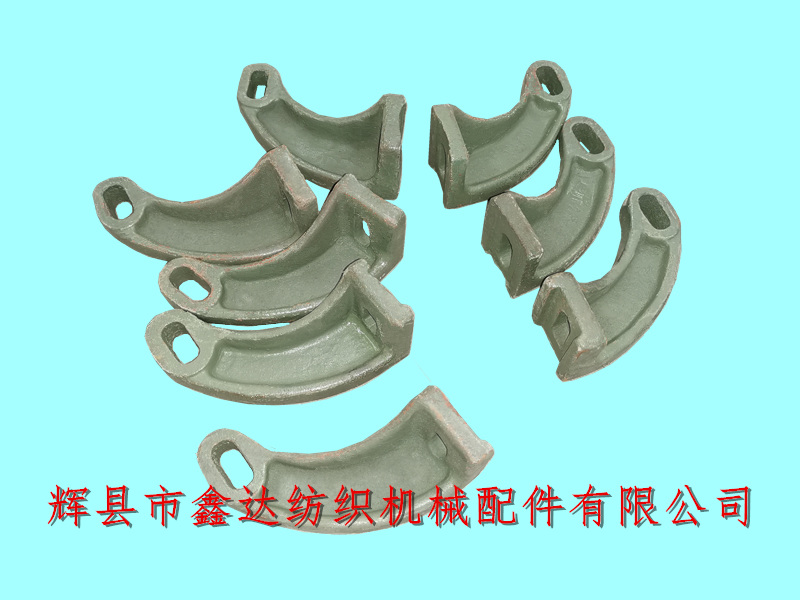

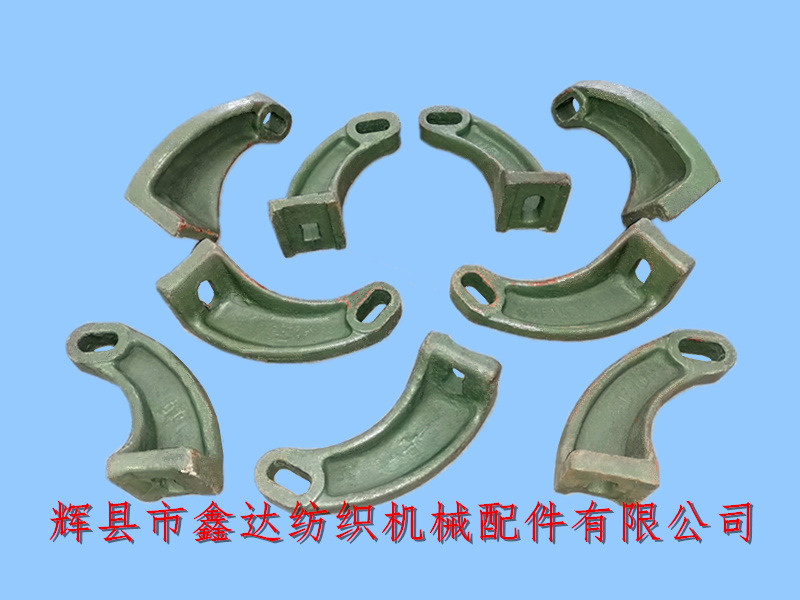

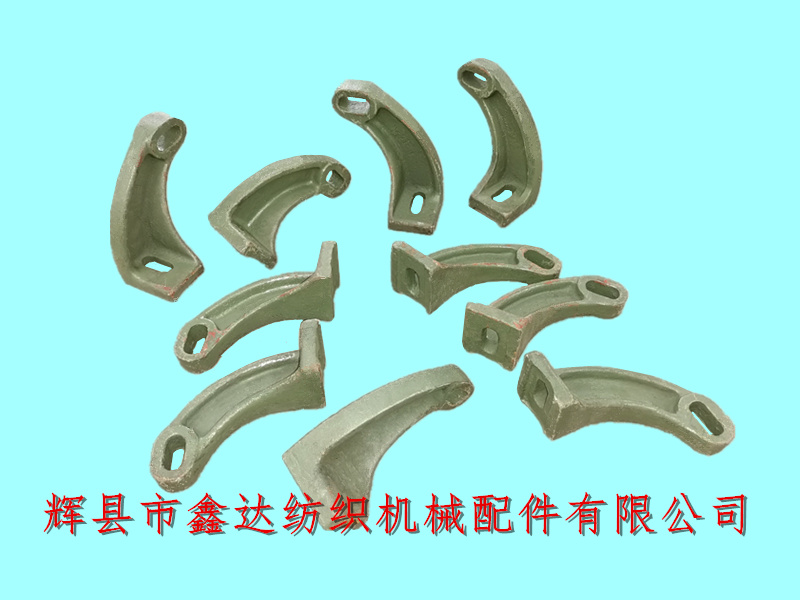

輝縣市鑫達紡織機械配件有限公司提供紡織配件1515織布機配件F215開關臂托腳，該織布機托腳用于支撐開關臂4103的固定，材質是灰生鐵HT15-32，托腳底部安裝在織布機墻板4302上，F(xiàn)215織布機托腳的底座長度是60mm，底面與前部伸出的支撐連接孔中心的距離是111mm，每臺1515織布機使用開關臂托腳的數量是1個（該托腳分左手和右手，即F215R或F215L）。
F215開關臂托腳使用的螺栓是M12X45的馬車螺絲，BM12螺母、墊圈12mm各1個用于固定在織布機的墻板上。1515、1511和GA615型闊幅織布機使用此托腳，具體安裝要求是（以1511為例）：
1、把開關連桿I12裝在開關托架I2上；
2、把啟動臂托架F208裝在彎軸支撐F40上，使托架的上平面大致水平，托架和彎軸支撐托架F00-1間約有20mm的間距。
3、把開關臂托架F215裝在墻板P2（1515型是4302）上，托架上平面應水平，托架與彎軸支撐F40約有3mm的間距。
4、用開關臂芯軸F209將開關臂F213（1515是4103）裝在開關臂托腳F215上，開關臂應大致水平；
5、把三角皮帶輪F00-4（4100-2）先活套在曲軸上，然后把離合器F00-5（4100-1）套在彎軸上，檢查回轉是否靈活，配上離合器的鍵，離合器側面與彎軸的軸頭大致平齊。
6、把啟動臂F206、啟動拉桿F210、啟動連桿F212（G1515-0209）、啟動壓簧F211等配成套件，然后和活套在三角皮帶盤方槽內的上撥叉F238、下?lián)懿鍲239連接，啟動臂F206與開關連桿F212用螺栓芯子相連接。
7、把開關柄腳托腳I28用螺栓連接在開關柄托架I2長腳下面的圓孔中，扳緊螺母。
各地市紡織企業或國外紡織貿易團體如需采購1515織布機配件（1511-F215開關臂托腳,1515-F215開關臂托架,GA615-F215織布機托腳），56織機開關臂,75寸織布機配件,紡織配件,國產1515配件等產品，請與我公司的楊先生聯系洽談。
