紡織配件圖片（手繪簡圖）

部分國外客戶在提供紡織配件圖片的時候，由于受手機普及不夠廣泛的限制，他們采用手繪簡圖展現紡織配件的外貌，給人更真實、客觀的展示，讓采購過程中對于貨品規格的溝通更簡單，各種紡織配件圖片采用簡單繪制，經打印后可作為藝術繪畫欣賞。

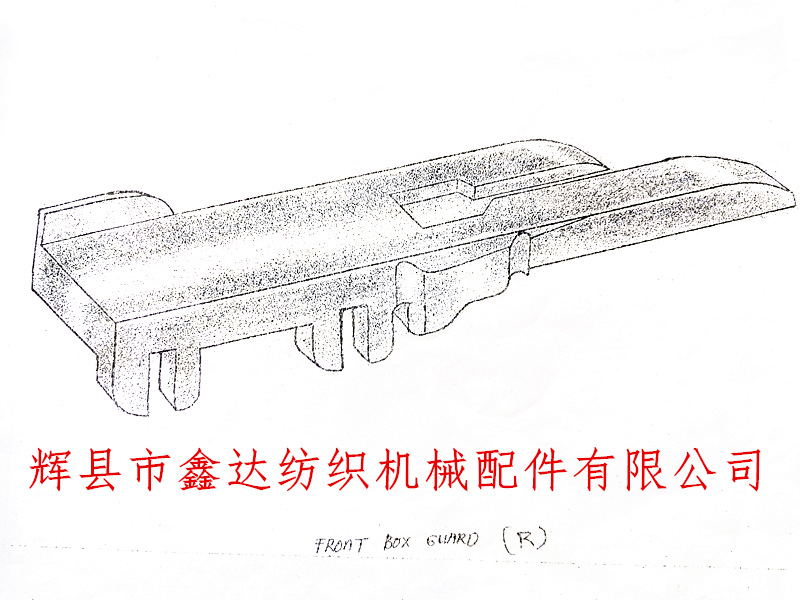

上圖是G263Z自動換紆式電動織機的前梭箱配件，這個配件目前國內很難采購到，只能加工定做，詳細的參數就不公布了。

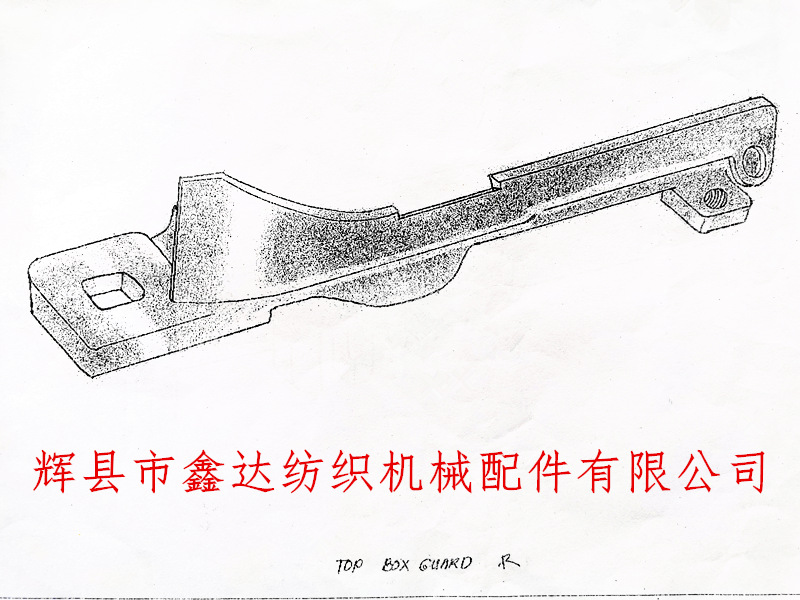

右手（上梭箱）的紡織配件圖片，與國產織布機配件不同的是：該配件不對稱，單側固定。

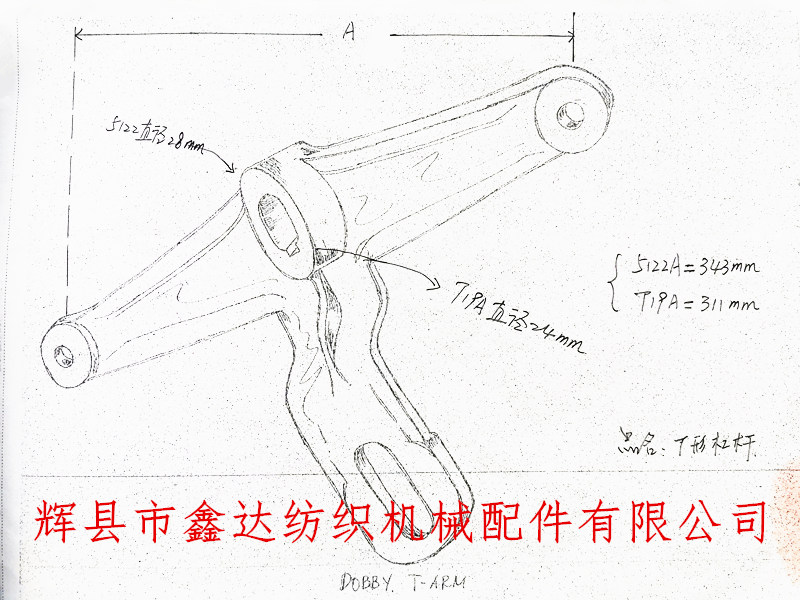

多臂織布機的T形杠桿，小機器用T19，寬幅織機使用5122，紡織配件圖片、紡織配件參數、紡織配件尺寸及品名標寫的非常清楚。

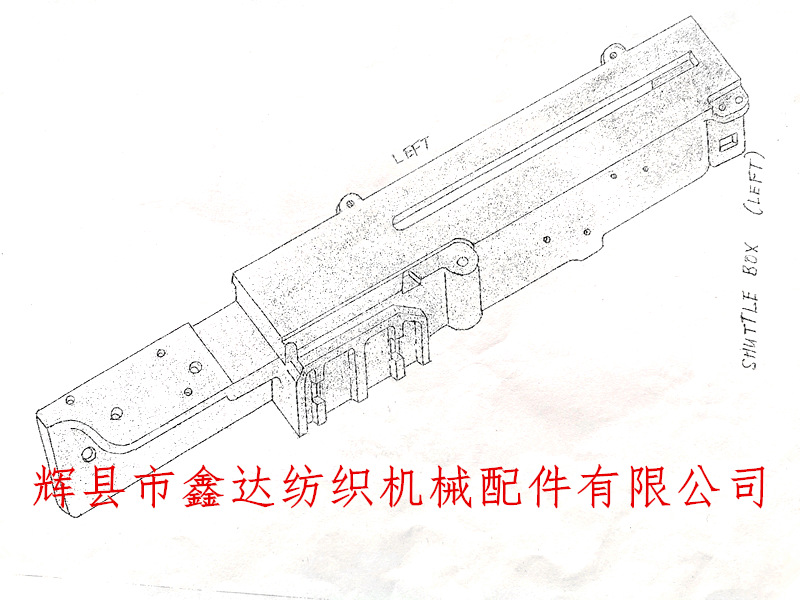

由于國外習慣左手操作機器，所以織布機都是左手車，上圖為左手梭箱紡織配件，外形描畫的特別逼真。

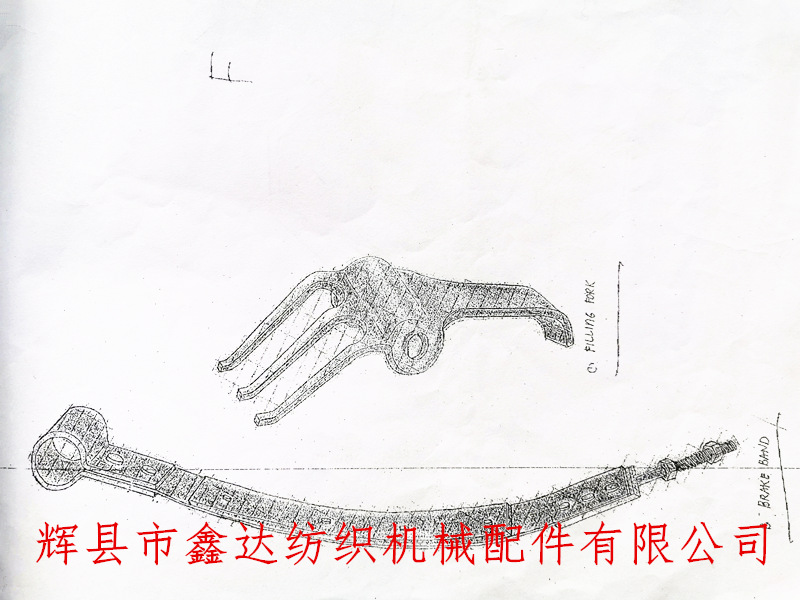

紡織配件圖片之三指耙叉和制動鋼帶，三指耙叉又名“緯紗叉”，通常稱為“緯叉”。

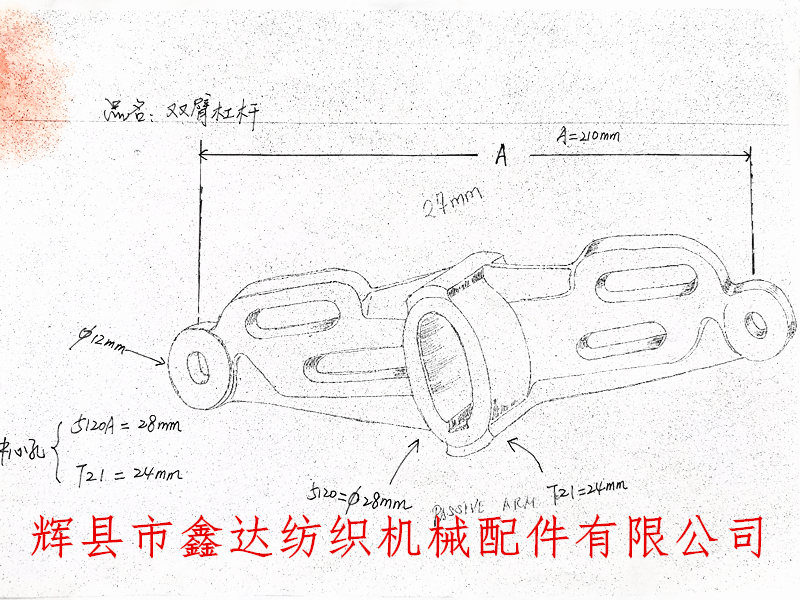

5120雙臂杠桿和T21的外形相同，具體尺寸有差別，體現在中間帶鍵槽的軸孔直徑。

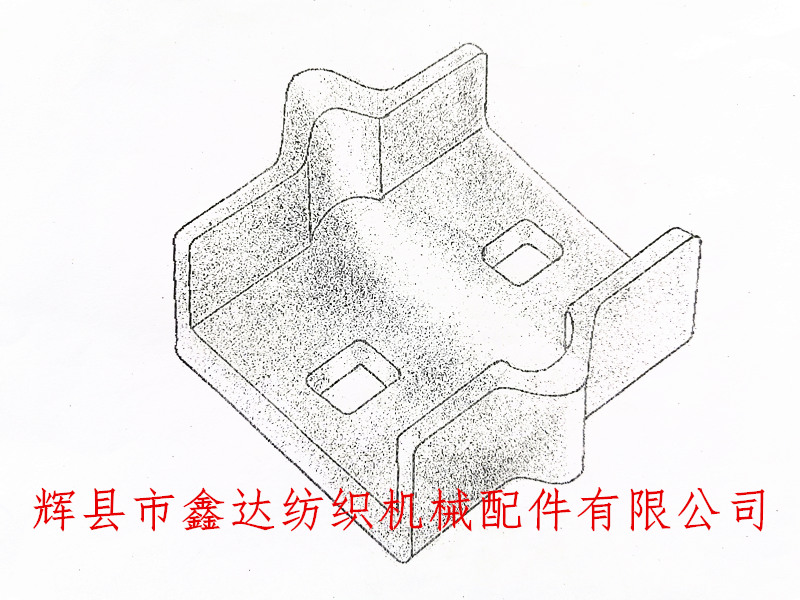

織布機投梭部位的投梭鼻F4，所繪紡織配件圖片以生鐵配件為主，但也有45#鋼板線切割的加工件，如下：

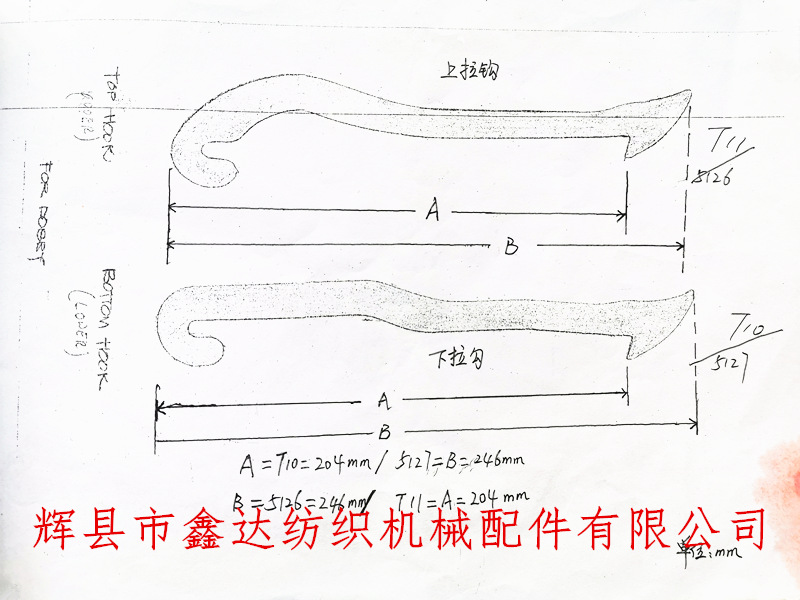

這個是多臂龍頭的上拉鉤和下拉鉤圖紙，對應的件號圖上已經標明，厚度約是國產相同配件的2倍以上，質量上乘。

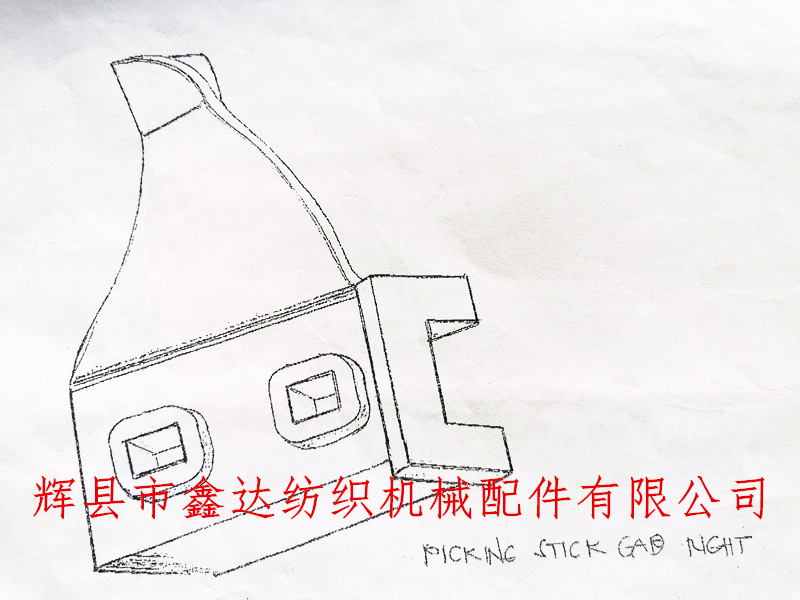

投梭棒（打梭板）腳帽的簡圖，通過手繪紡織配件圖紙，可以讓不知道對應代碼或件號的客戶輕易采購到產品。

織布機中軸步司套筒，國產織布機的內孔為42mm或40毫米，上圖標寫的是45mm的內孔直徑，這樣的紡織配件就需要加工定做啦。
